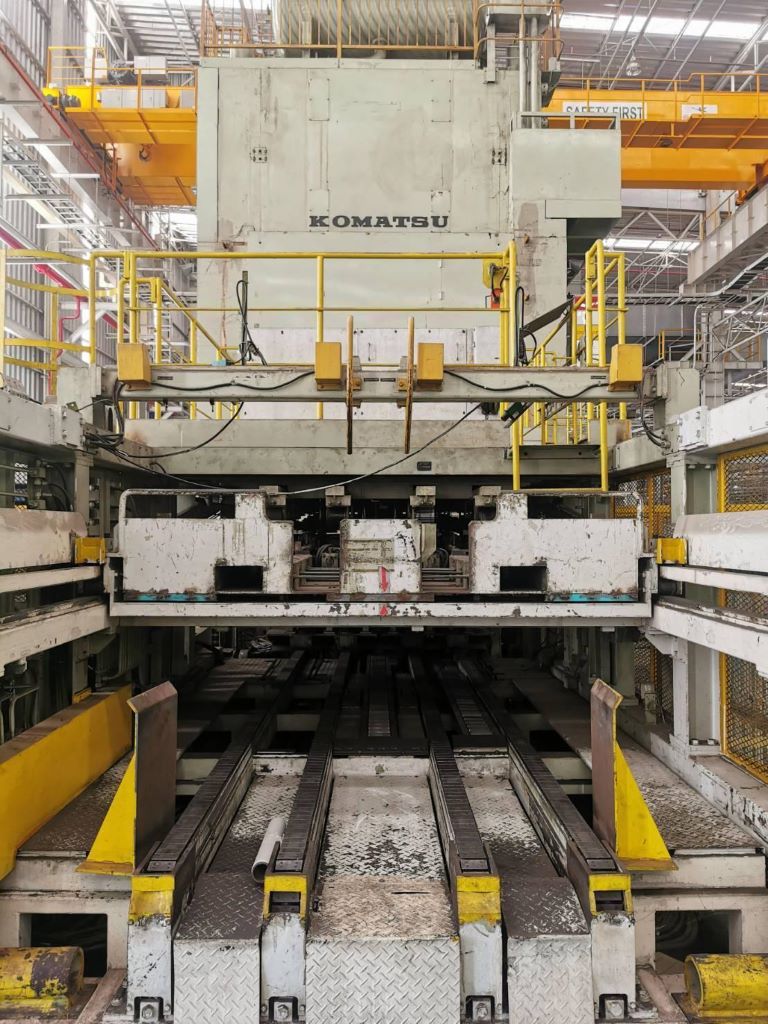

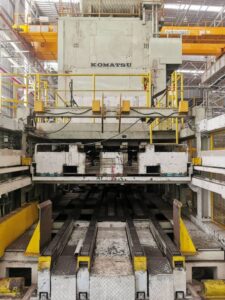

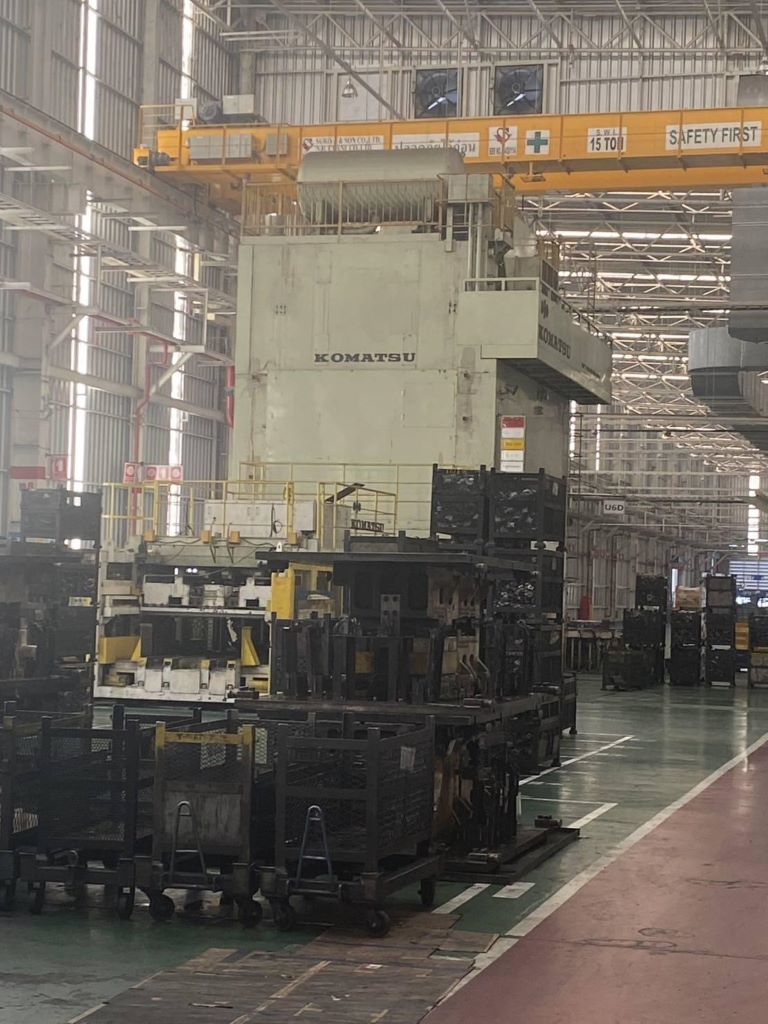

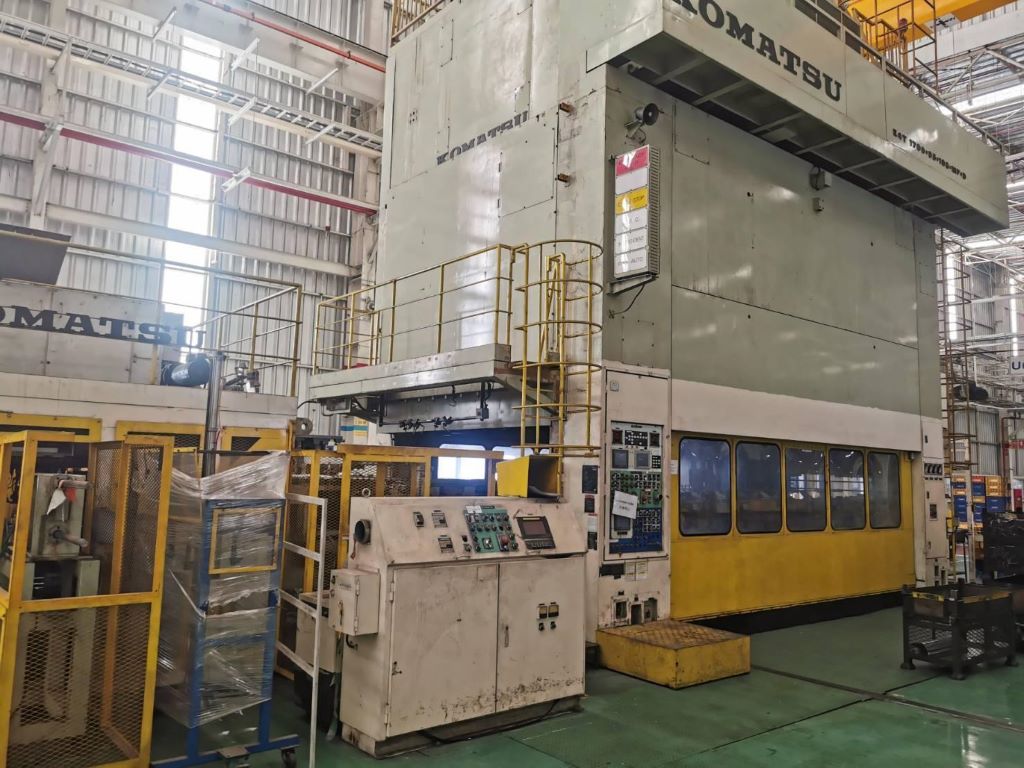

Prensa de estampación Komatsu E4T1700 - 1700 ton
Komatsu E4T1700 prensa de estampación - descripción

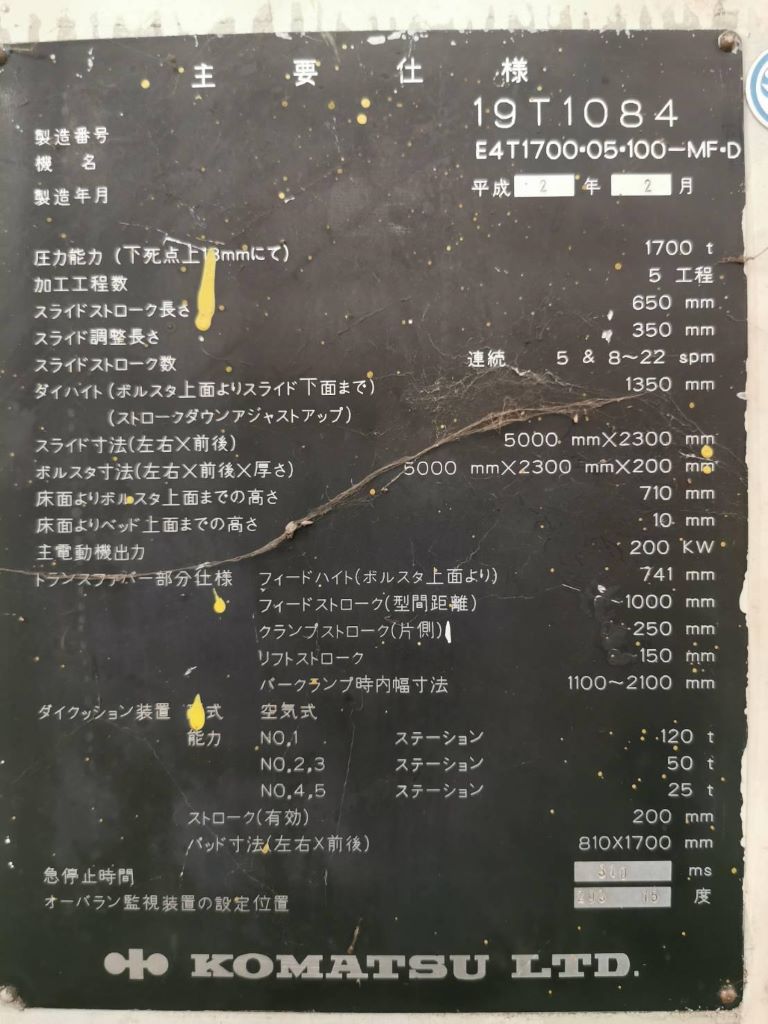

Especificaciones técnicas Komatsu E4T1700 (ID:76304)
| Type | Stamping press |
|---|---|
| Manufacturer | Komatsu |
| Model | E4T1700 |
| Transfer Press | |
| Capacity | 1700 ton |
| Stroke | 650 mm |
| Slide Adj | 350 mm |
| SPM | 8-22 |
| Die Height | 1350 mm |
| Slide area | 5000 x 2300 mm |
| Bolster area | 5000 x 2300 x 200 mm |
| Height (FL to Bolster top) | 710 mm |
| Height (FL to Bed) | 10 mm |
| Main Motor | 200 kw |
| Emergency stop | 310 ms |
| Overrrun Monitor & Setting | 293 Deg & 15 Deg |
| Moving bolster | Front-Rear x 2 set |
| Transfer Unit Specifications | |
| Height | 741 mm (from Bolster top) |
| Feed Stroke | 1000 mm |
| Clamp Stroke | 250 mm (1-side) |
| Lit Stroke | 150 mm |
| Inner distance between Feed Bar | 1100-2100 mm |
| Die Cushion specifications | |
| No. of stage | 5 |
| No. 1 stage | 120 ton |
| No. 2 & 3 stage | 50 ton (each) |
| No. 4 & 5 stage | 25 ton (each) |
| Cushion stroke | 200 mm (Effective) |
| Cushion Pad (LR x FB) | 810 x 1700 mm |
Prensa de estampación Komatsu - procesos y operaciones tecnológicas
| Estampación de chapa | La estampación de chapa es una clase de operaciones para conformar piezas de material en lámina mediante troqueles. La pieza se deforma en la herramienta sin un cambio significativo de espesor, adquiriendo la forma especificada. Este grupo incluye corte, punzonado, doblado, embutición y otros procesos realizados en prensas. La estampación de chapa es la base de la producción en masa de paneles de carrocería, carcasas y otras piezas de metal delgado. |
|---|---|
| Embutición | La embutición convierte una pieza plana en un producto hueco. La lámina se sujeta por los bordes mientras la herramienta presiona la parte central, forzando al metal a fluir hacia la cavidad del troquel y formar paredes. Así se obtienen copas, tapas, carcasas y otras piezas con un lado abierto. |
| Punzonado | El punzonado de orificios en chapa metálica se realiza en un troquel: una herramienta con filos afilados atraviesa la pieza, separando el material a lo largo de un contorno cerrado. El proceso es rápido y preciso, sin dejar rebabas con una configuración correcta. Se utiliza para producir orificios, ranuras y recortes en piezas de chapa. |
| Punzonado | El recorte de una pieza a partir de una lámina a lo largo de un contorno cerrado se realiza en una prensa con un troquel de corte. La herramienta atraviesa el material, separando la pieza terminada de la lámina. La precisión del contorno y la limpieza del borde determinan la calidad del producto final. |
| Doblado | El doblado confiere a una pieza de chapa un ángulo o curvatura. El metal se dobla en el troquel bajo la fuerza de la prensa: las capas exteriores se estiran, las interiores se comprimen y el centro conserva su longitud original. La operación permite obtener piezas con la geometría especificada sin modificar el espesor del material. |
