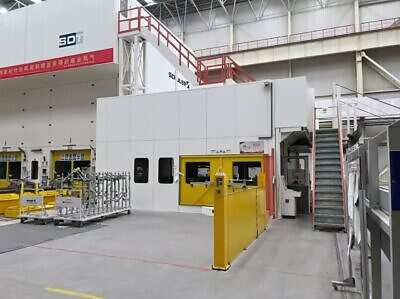

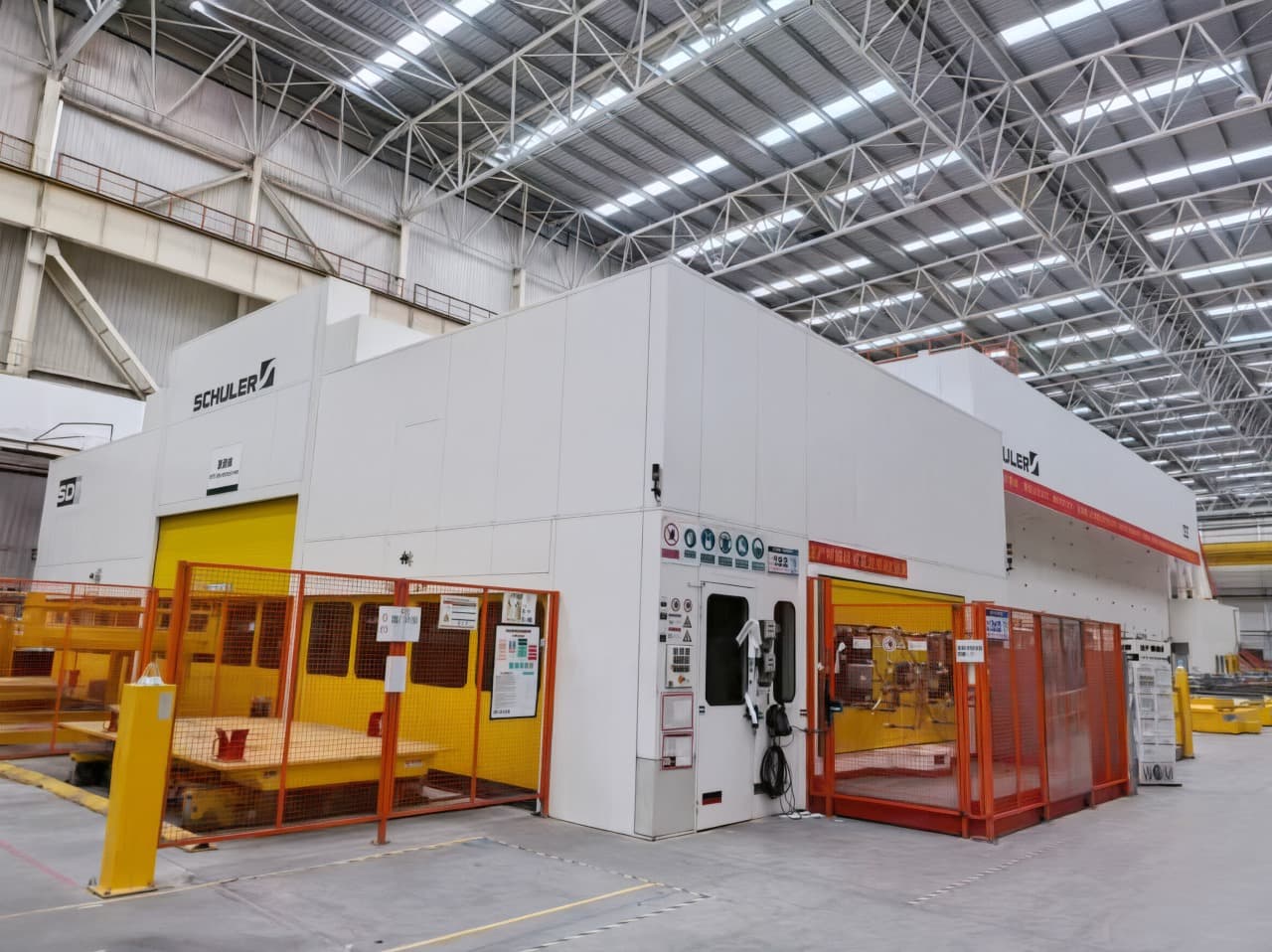

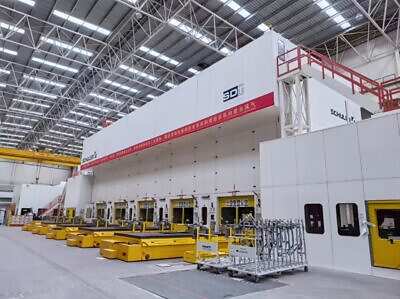

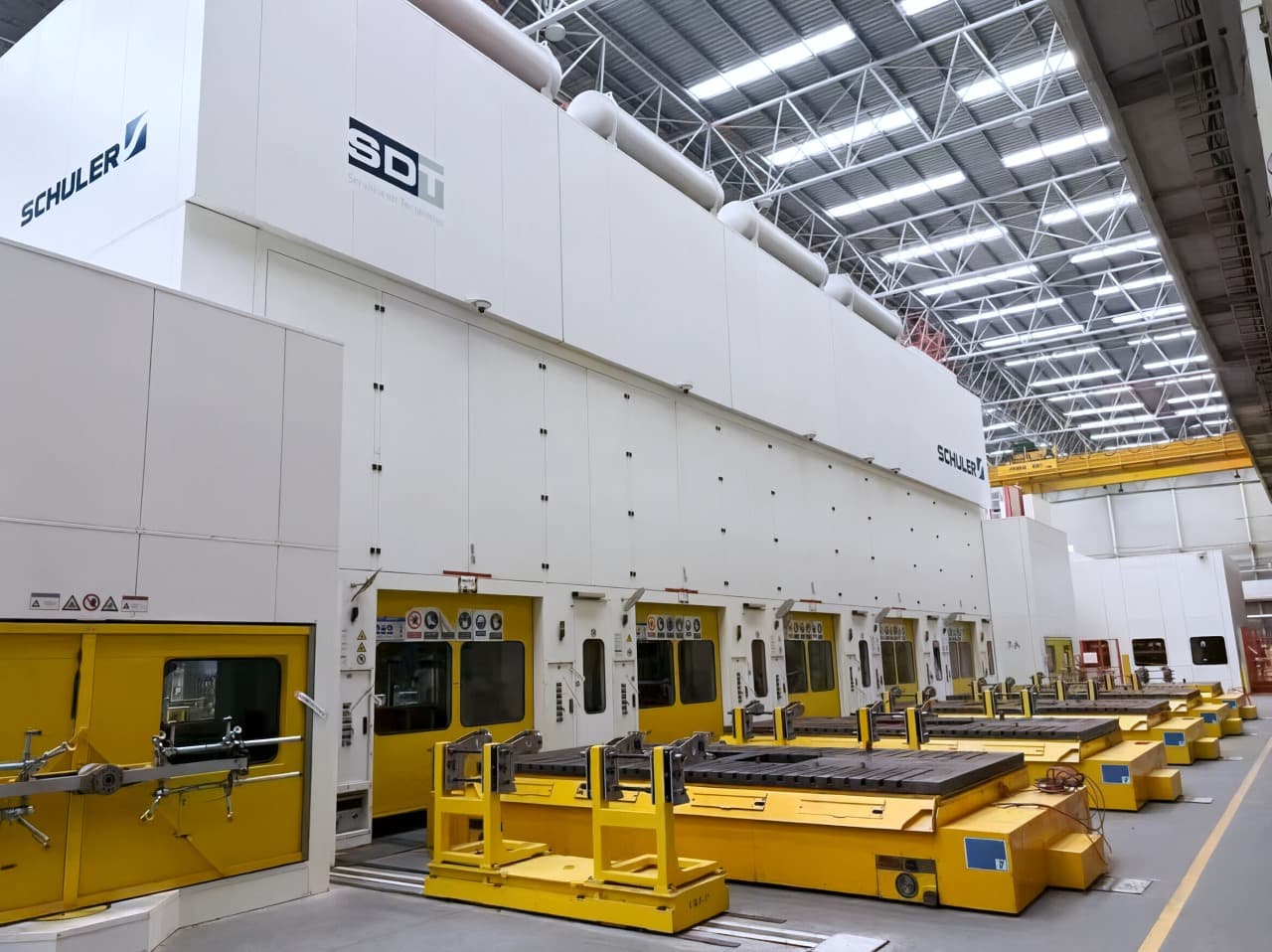

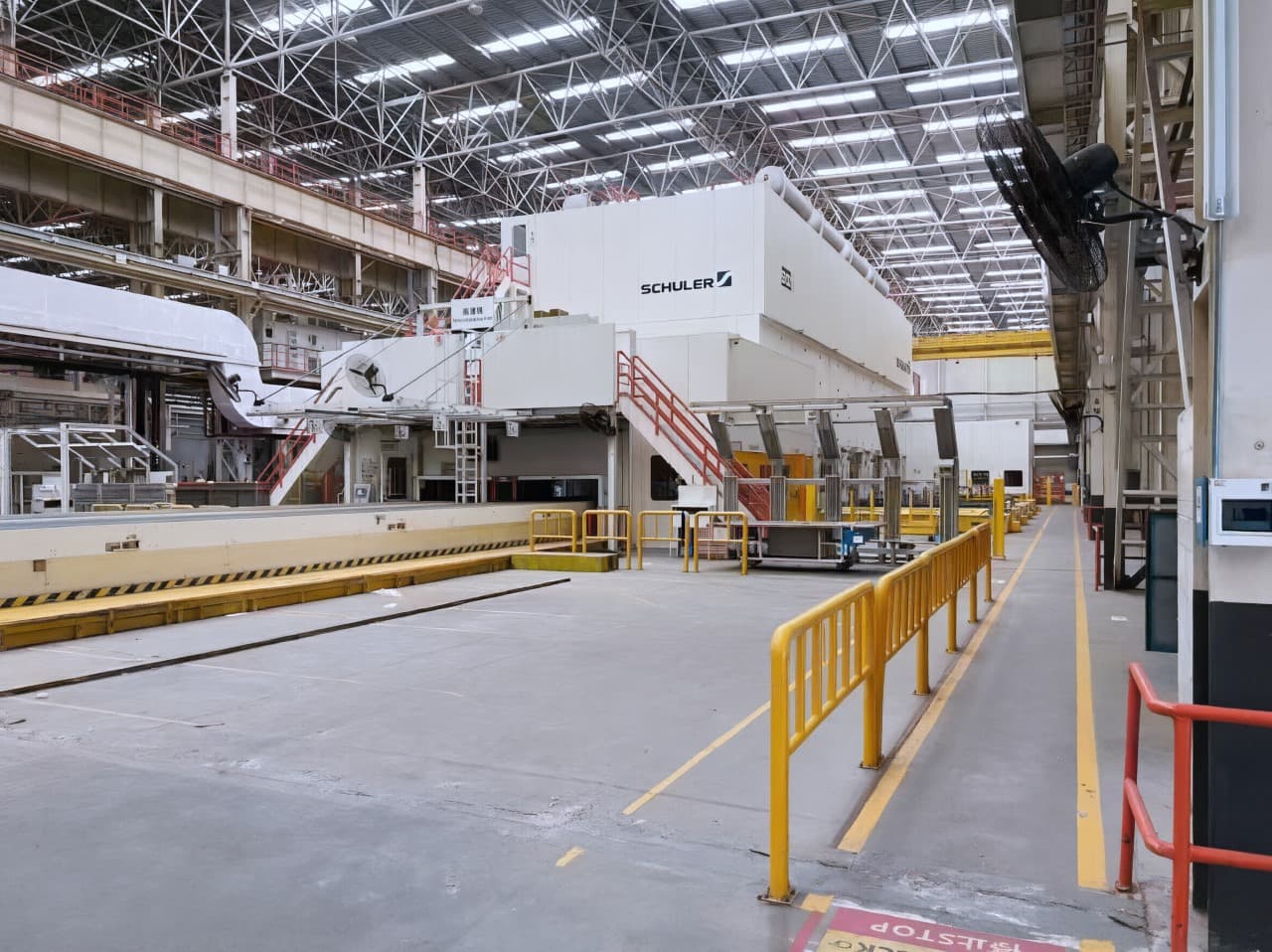

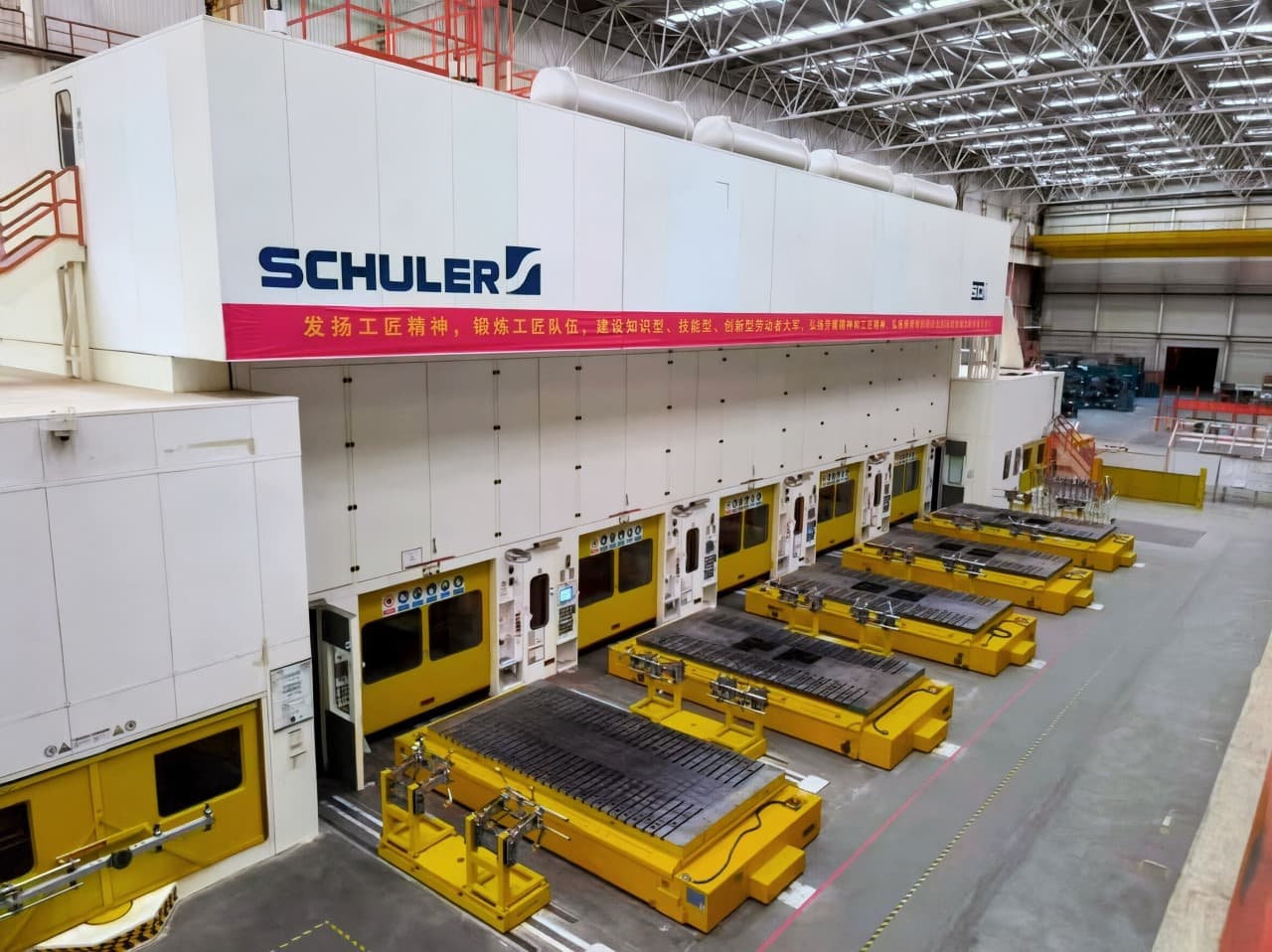

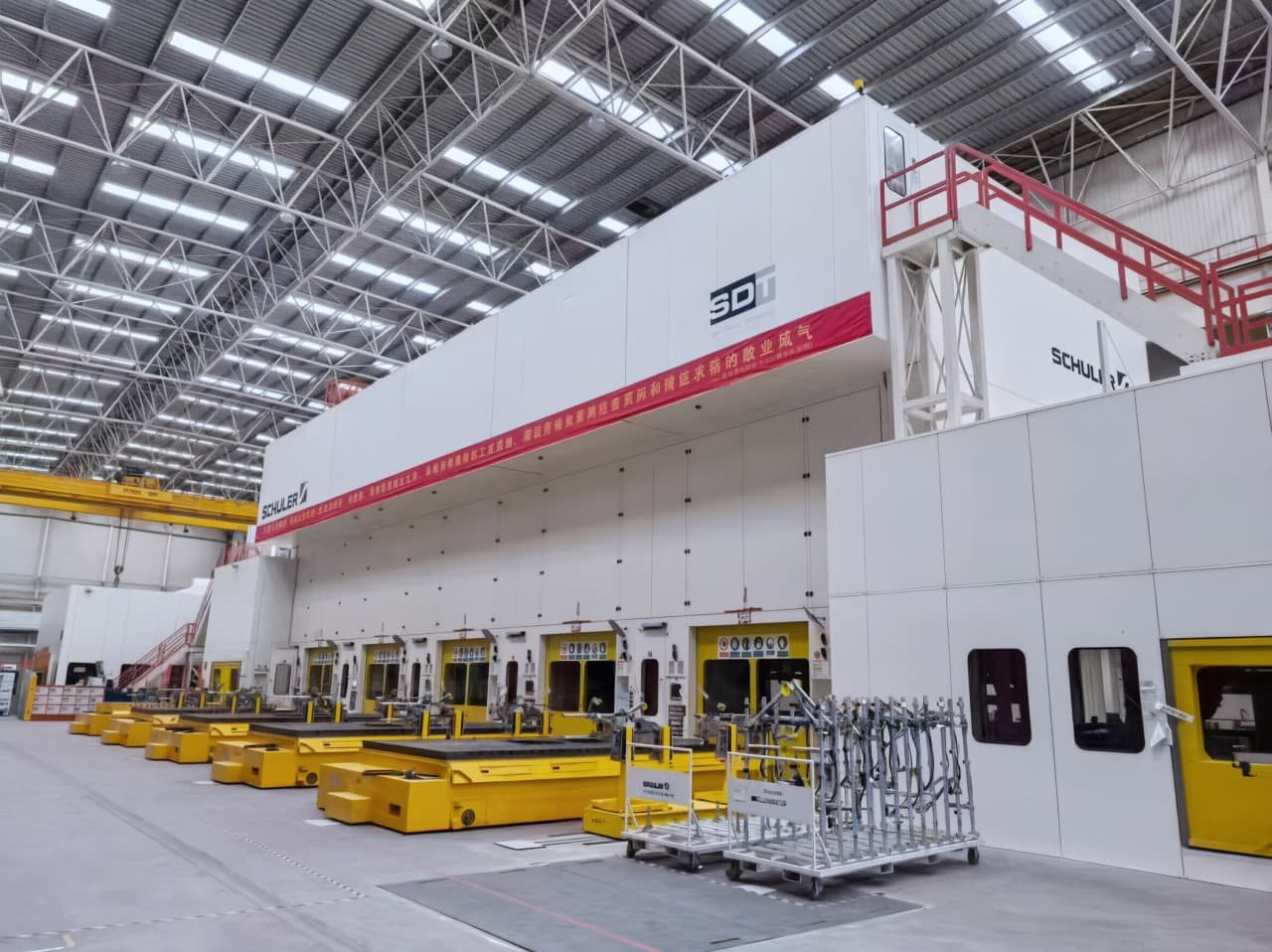

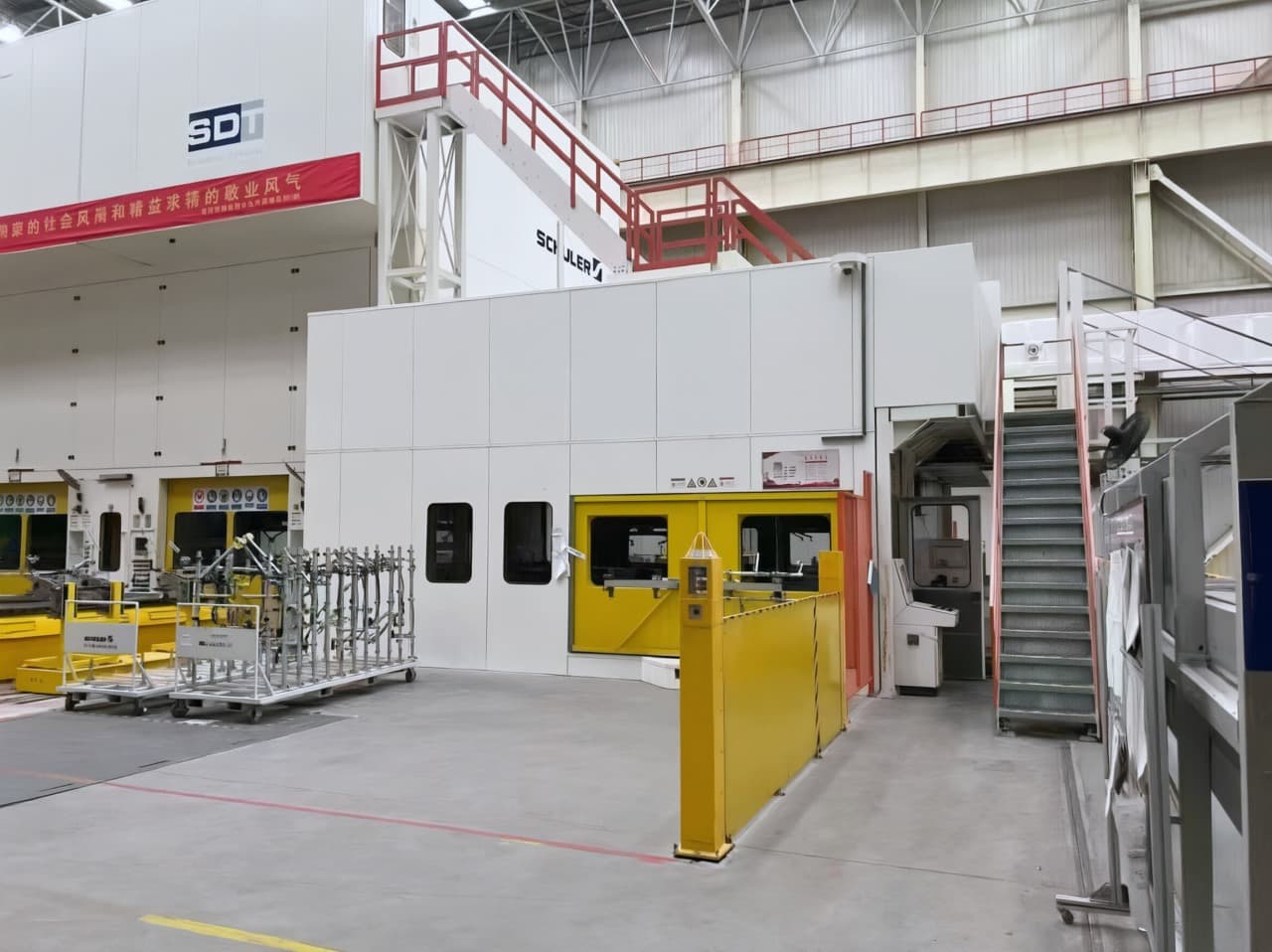

Línea de estampación Schuler G1 5P/7300 - 7300 ton
Schuler G1 5P/7300 línea de estampación - descripción
Schuler G1 5P/7300 video (ID:76537)
Especificaciones técnicas Schuler G1 5P/7300 (ID:76537)
| Type | Stamping line |
|---|---|
| Manufacturer | Schuler |
| Model | G1 5P/7300 |
| Year of manufacture | 2014 |
| Type | Tandem line |
| Press 1 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 2500 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
| Presses 2-5 | |
| Make | Schuler |
| Model | SSL4 |
| Force | 1200 ton |
| Nominal force stroke | 8 mm |
| Strokes per minute | 3-17 |
| Table dimensions | 5000 x 2500 mm |
| Die height | 1600 mm |
| Slider stroke | 1300 mm |
| Adjustment | 530 mm |
Tenga en cuenta: las especificaciones son indicativas y están sujetas a confirmación final. Para la disponibilidad y el precio actuales, así como fotos y detalles técnicos, contáctenos.
Línea de estampación Schuler - procesos y operaciones tecnológicas
| Estampación de chapa | La estampación de chapa es una clase de operaciones para conformar piezas de material en lámina mediante troqueles. La pieza se deforma en la herramienta sin un cambio significativo de espesor, adquiriendo la forma especificada. Este grupo incluye corte, punzonado, doblado, embutición y otros procesos realizados en prensas. La estampación de chapa es la base de la producción en masa de paneles de carrocería, carcasas y otras piezas de metal delgado. |
|---|---|
| Punzonado | El recorte de una pieza a partir de una lámina a lo largo de un contorno cerrado se realiza en una prensa con un troquel de corte. La herramienta atraviesa el material, separando la pieza terminada de la lámina. La precisión del contorno y la limpieza del borde determinan la calidad del producto final. |
