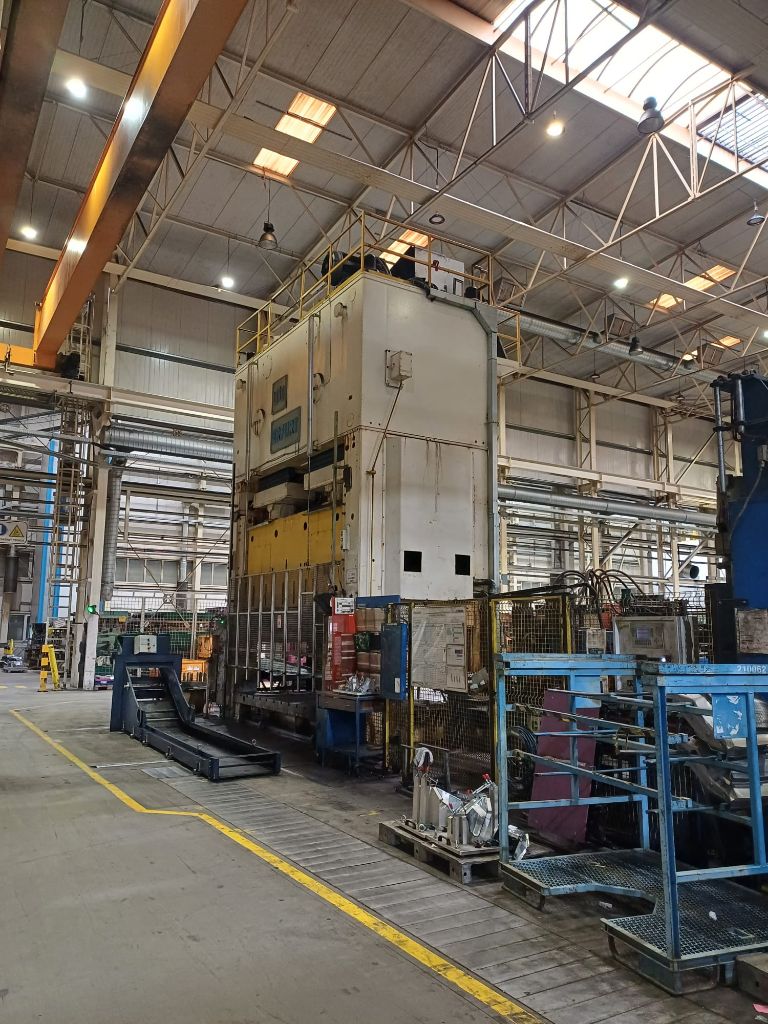

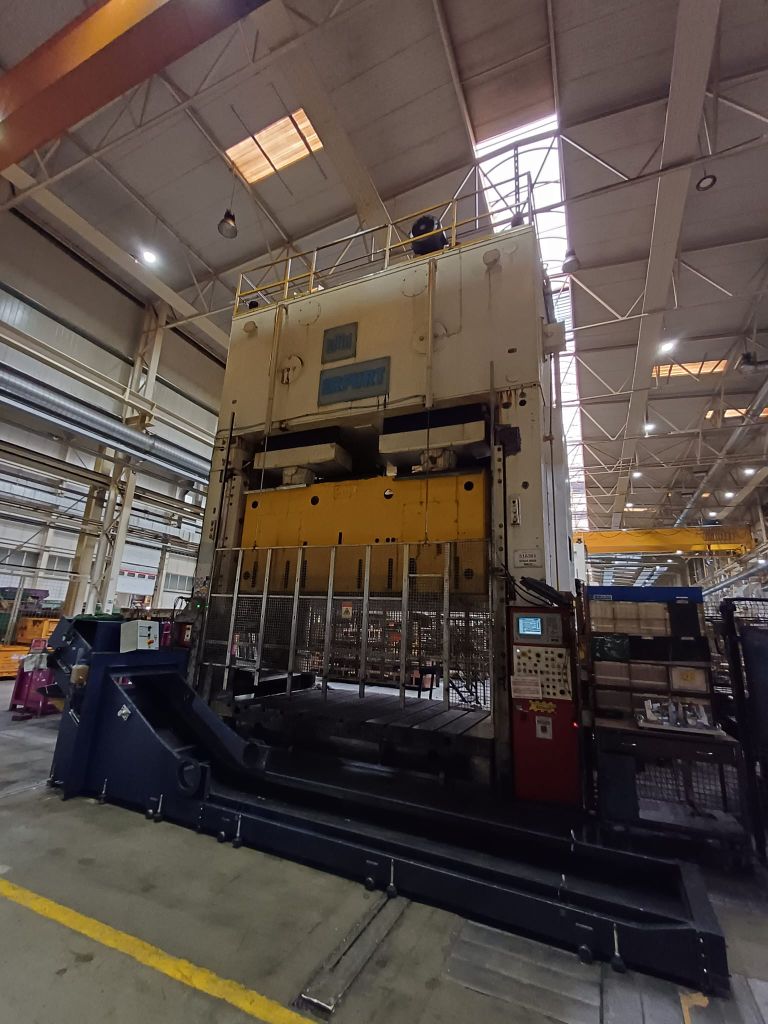

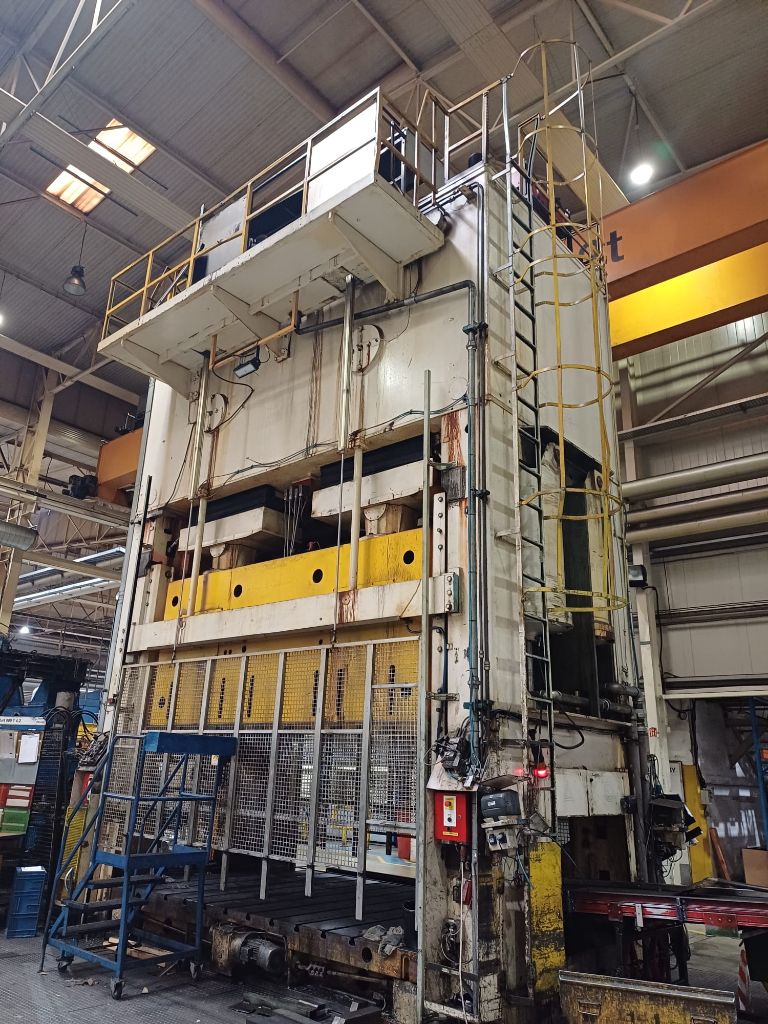

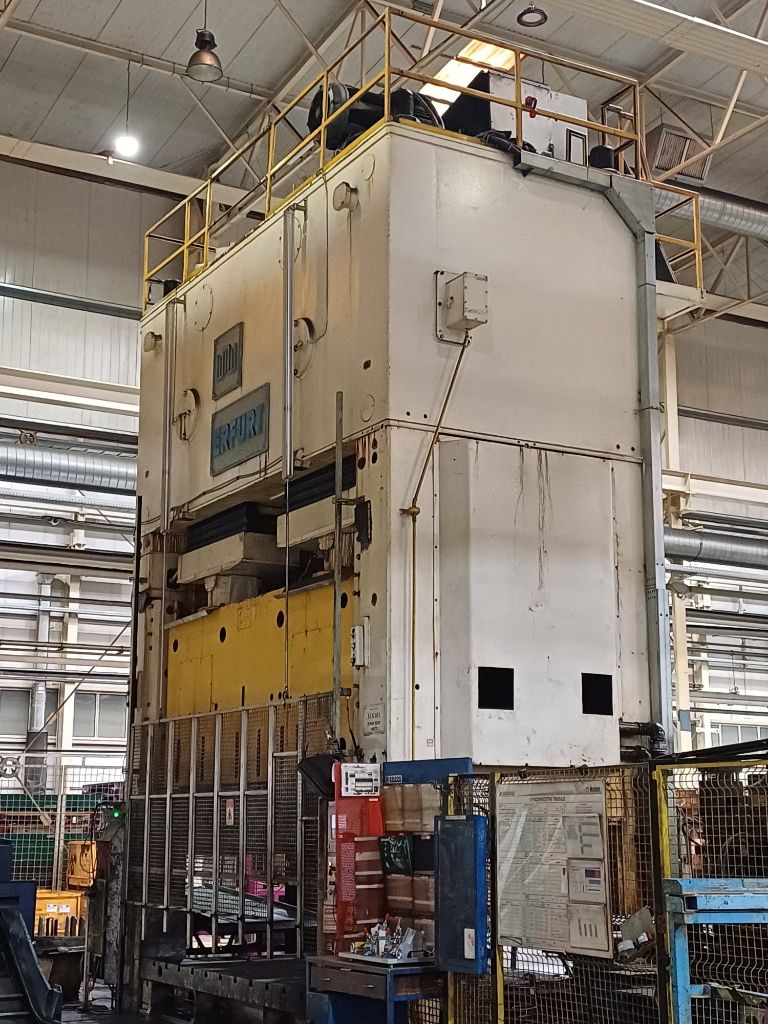

Prensa de estampación Erfurt PKZV I 800 FS - 800 ton
Erfurt PKZV I 800 FS prensa de estampación - descripción
Especificaciones técnicas Erfurt PKZV I 800 FS (ID:76342)
| Type | Stamping press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZV I 800 FS |
| Year of overhaul | 2005 |
| Capacity | 800 ton |
| Ram stroke | 500 mm |
| SPM | 17 |
| Adjustability of slide | 500 mm |
| Shut height | 1700 mm |
| Width between columns | 4000 mm |
| Slide area (width x depth) | 3950 x 2500 mm |
| Bed area (width x depth) | 4000 x 2500 mm |
| Opening in bed (width x depth) | 3520 x 1520 mm |
| Main motor power | 90 kW |
| Counter pressure of cushion (in bed) | 1600 kN |
| Height above ground, from | 8400 mm |
Prensa de estampación Erfurt - procesos y operaciones tecnológicas
| Estampación de chapa | La estampación de chapa es una clase de operaciones para conformar piezas de material en lámina mediante troqueles. La pieza se deforma en la herramienta sin un cambio significativo de espesor, adquiriendo la forma especificada. Este grupo incluye corte, punzonado, doblado, embutición y otros procesos realizados en prensas. La estampación de chapa es la base de la producción en masa de paneles de carrocería, carcasas y otras piezas de metal delgado. |
|---|---|
| Embutición | La embutición convierte una pieza plana en un producto hueco. La lámina se sujeta por los bordes mientras la herramienta presiona la parte central, forzando al metal a fluir hacia la cavidad del troquel y formar paredes. Así se obtienen copas, tapas, carcasas y otras piezas con un lado abierto. |
| Punzonado | El punzonado de orificios en chapa metálica se realiza en un troquel: una herramienta con filos afilados atraviesa la pieza, separando el material a lo largo de un contorno cerrado. El proceso es rápido y preciso, sin dejar rebabas con una configuración correcta. Se utiliza para producir orificios, ranuras y recortes en piezas de chapa. |
| Punzonado | El recorte de una pieza a partir de una lámina a lo largo de un contorno cerrado se realiza en una prensa con un troquel de corte. La herramienta atraviesa el material, separando la pieza terminada de la lámina. La precisión del contorno y la limpieza del borde determinan la calidad del producto final. |
| Doblado | El doblado confiere a una pieza de chapa un ángulo o curvatura. El metal se dobla en el troquel bajo la fuerza de la prensa: las capas exteriores se estiran, las interiores se comprimen y el centro conserva su longitud original. La operación permite obtener piezas con la geometría especificada sin modificar el espesor del material. |
