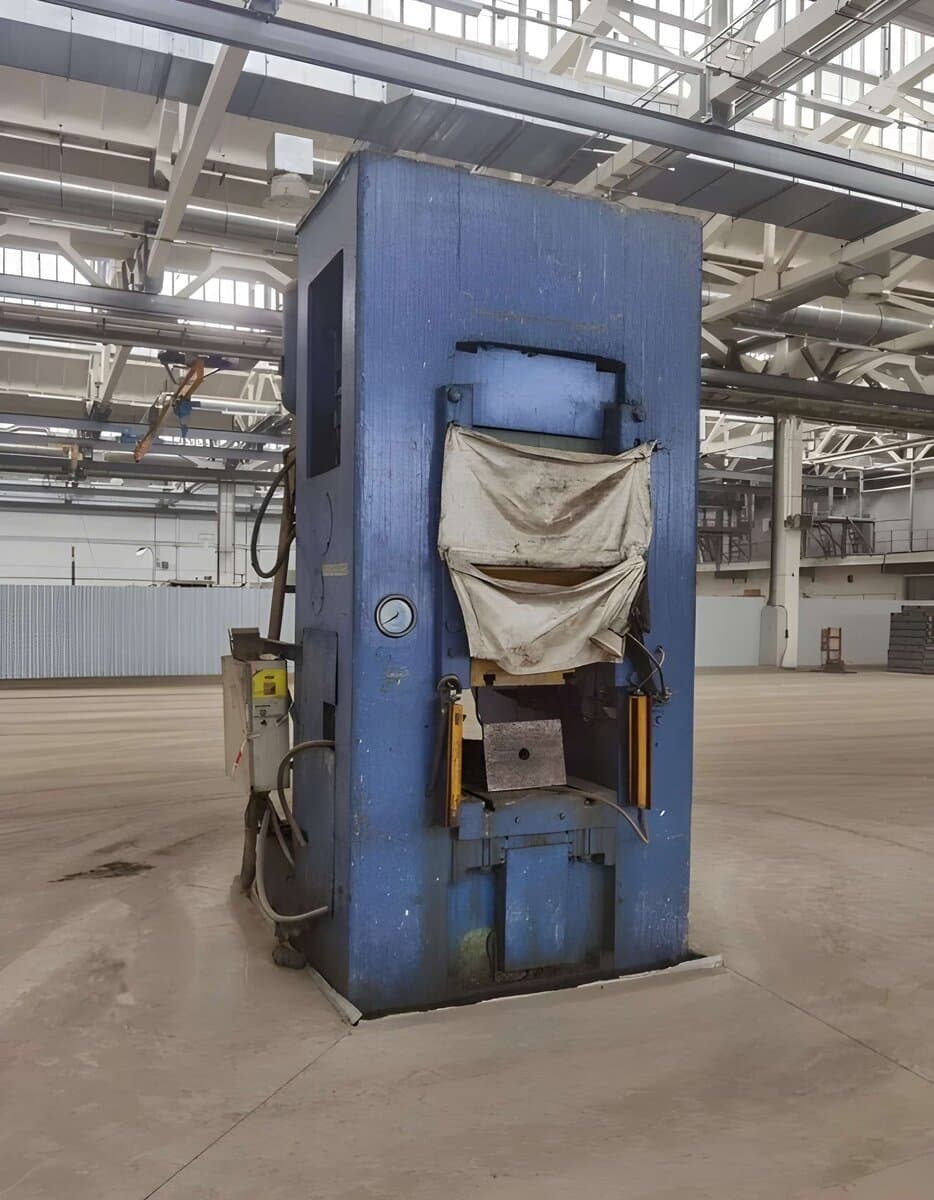

Prensa de articulación de rodilla Barnaul K8340 - 1000 ton
Barnaul K8340 prensa de articulación de rodilla - descripción
Especificaciones técnicas Barnaul K8340 (ID:S91890)
| Type | Knuckle joint press |
|---|---|
| Manufacturer | Barnaul |
| Model | K8340 |
| Nominal force | 10000 kN / 1000 ton |
| Stroke | 170 mm |
| Table size | 1000 x 800 mm |
| SPM | 18 / 32 |
| Shut height | 630 mm |
| Slide adjustment | 16 mm |
| Hole diameter in slide | 80 mm |
| Bolster thickness | 160 mm |
| Bottom ejector stroke | 100 mm |
| Bottom ejector force | 320 kN |
| Bottom ejector adjustment | 25 mm |
| Top ejector stroke | 15 mm |
| Top ejector force | 100 kN |
| Main motor power | 40 kW |
| Main motor speed | 930 rpm |
| Press height above floor | 3470 mm |
| Overall height | 3620 mm |
| Overall dimensions | 2030 x 1950 x 3620 mm |
| Weight | 25637 kg |
Prensa de articulación de rodilla Barnaul - procesos y operaciones tecnológicas
| Acuñación | Bajo una presión enorme, el troquel se presiona contra la pieza, obligando al metal a distribuirse en las cavidades más pequeñas de la herramienta. Como resultado, se forman relieves, inscripciones o patrones claros en la superficie con alta precisión. El metal llena todos los detalles del troquel, reproduciendo completamente su geometría. Se utiliza en la producción de monedas, medallas y piezas de precisión donde la claridad del relieve y la exactitud dimensional son esenciales. |
|---|---|
| Calibración | Una operación de acabado que lleva la pieza forjada a dimensiones precisas. La pieza se coloca en un troquel de calibración, donde bajo presión se nivela su superficie y la geometría se ajusta a las tolerancias especificadas. Este proceso elimina pequeñas distorsiones de forma que quedaron tras las operaciones anteriores. Como resultado, la pieza obtiene dimensiones estables y una superficie lisa sin mecanizado adicional. |
| Estampación de chapa | La estampación de chapa es una clase de operaciones para conformar piezas de material en lámina mediante troqueles. La pieza se deforma en la herramienta sin un cambio significativo de espesor, adquiriendo la forma especificada. Este grupo incluye corte, punzonado, doblado, embutición y otros procesos realizados en prensas. La estampación de chapa es la base de la producción en masa de paneles de carrocería, carcasas y otras piezas de metal delgado. |
| Punzonado | El punzonado de orificios en chapa metálica se realiza en un troquel: una herramienta con filos afilados atraviesa la pieza, separando el material a lo largo de un contorno cerrado. El proceso es rápido y preciso, sin dejar rebabas con una configuración correcta. Se utiliza para producir orificios, ranuras y recortes en piezas de chapa. |
| Punzonado | El recorte de una pieza a partir de una lámina a lo largo de un contorno cerrado se realiza en una prensa con un troquel de corte. La herramienta atraviesa el material, separando la pieza terminada de la lámina. La precisión del contorno y la limpieza del borde determinan la calidad del producto final. |
| Doblado | El doblado confiere a una pieza de chapa un ángulo o curvatura. El metal se dobla en el troquel bajo la fuerza de la prensa: las capas exteriores se estiran, las interiores se comprimen y el centro conserva su longitud original. La operación permite obtener piezas con la geometría especificada sin modificar el espesor del material. |
| Corte | Separación del material en partes mediante una herramienta de corte. Según la tarea, el corte se realiza en prensas, cizallas o máquinas especiales, separando la pieza de la lámina, banda o barra. La operación proporciona piezas del tamaño requerido para el conformado posterior. |
