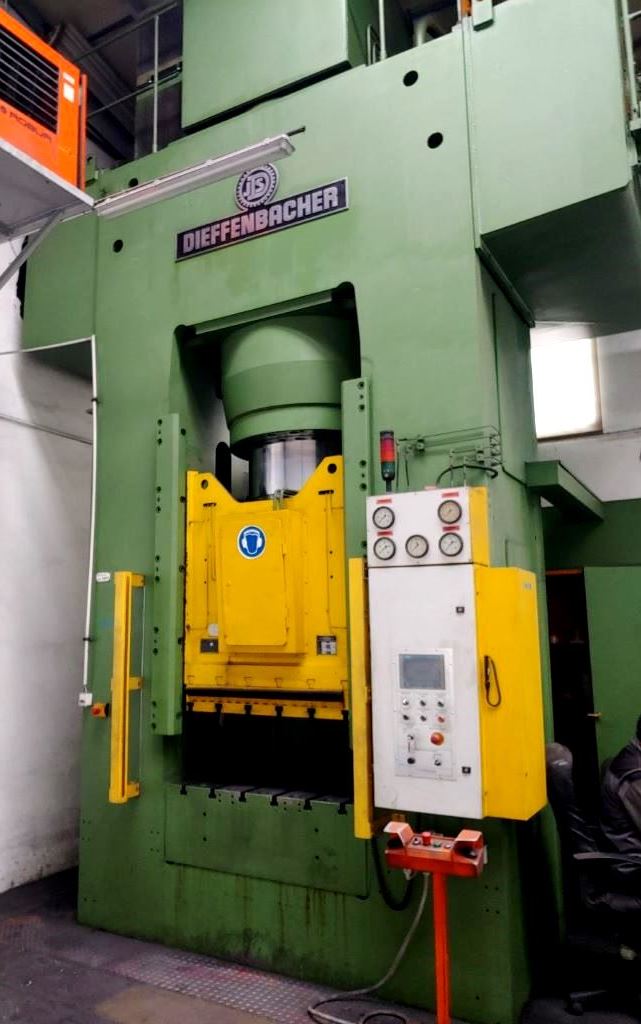

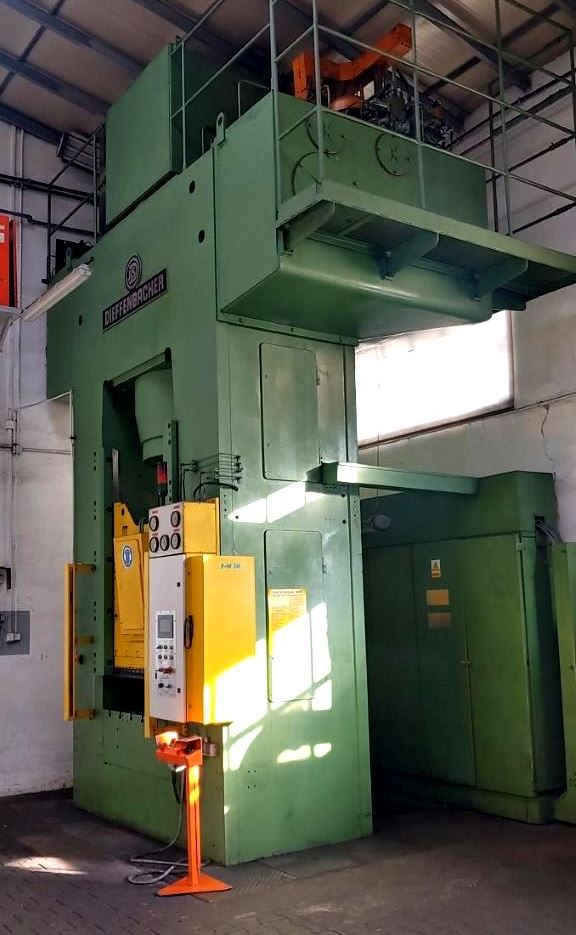

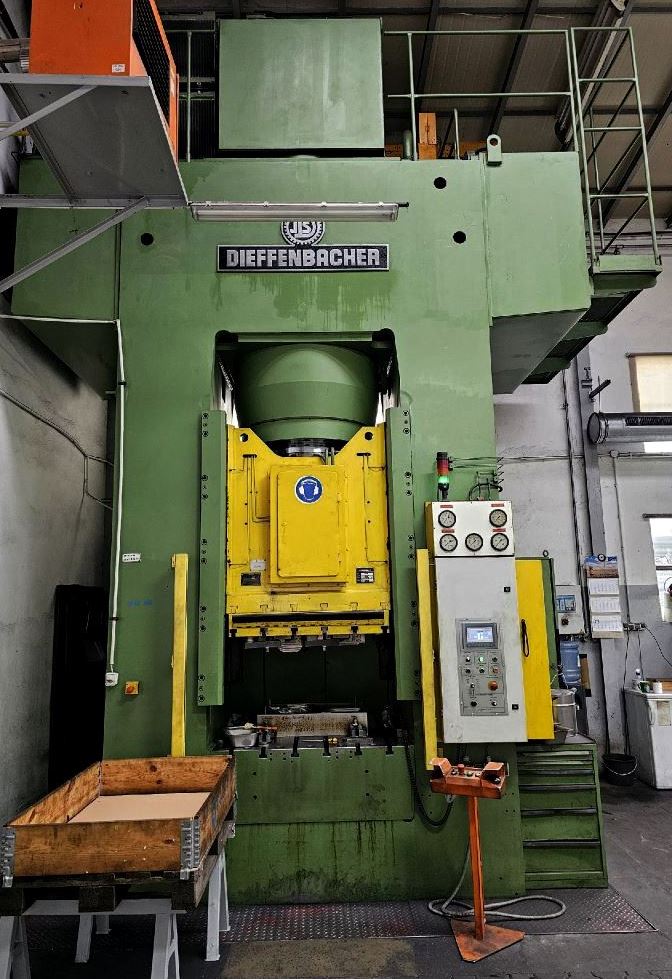

Prensa hidráulica Dieffenbacher P0-F 1250A - 1250 ton
Dieffenbacher P0-F 1250A prensa hidráulica - descripción
Especificaciones técnicas Dieffenbacher P0-F 1250A (ID:76433)
| Type | Hydraulic press |
|---|---|
| Manufacturer | Dieffenbacher |
| Model | P0-F 1250A |
| Year of manufacture | 1981 |
| Year of overhaul | 2015 |
| Maximum press force | 1250 ton |
| Maximum return force | 90 ton |

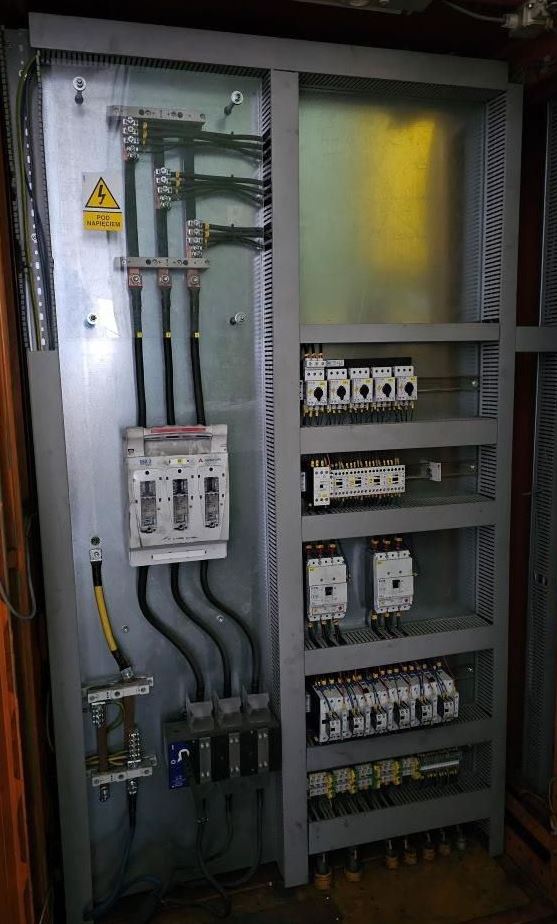

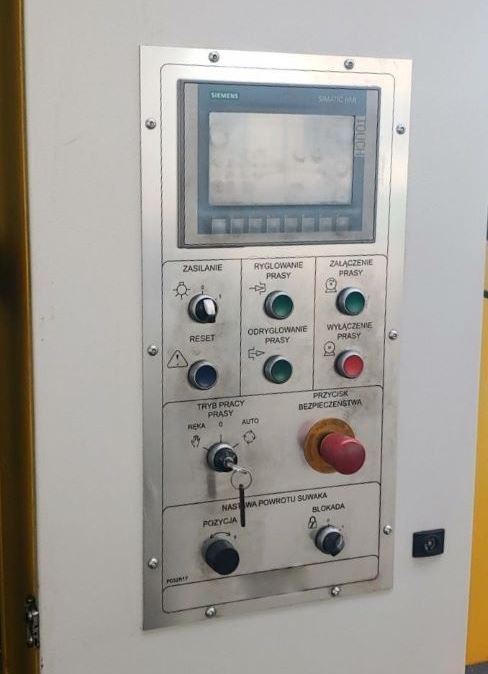

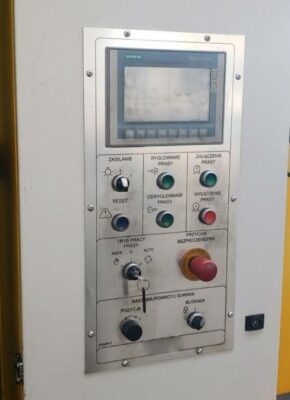

| Control system | Simatic S7 |
| Stroke | 630 mm |

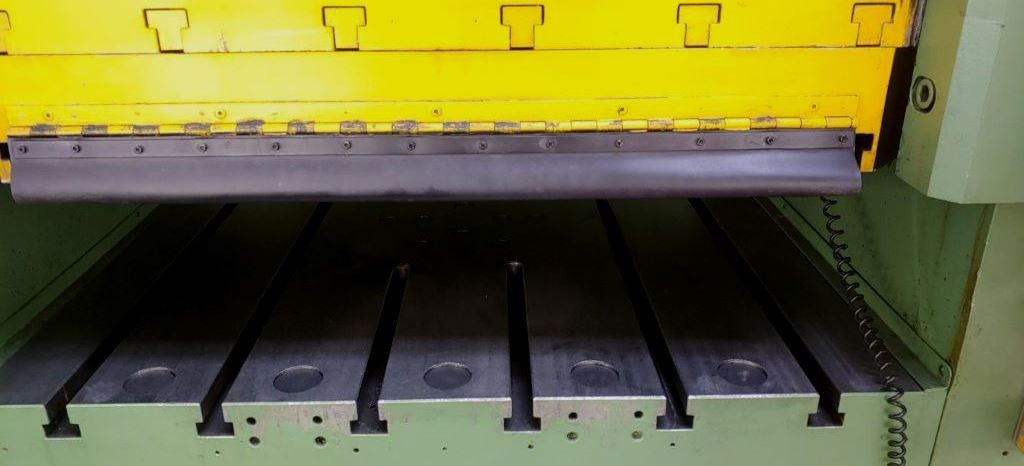

| Table | 1250 x 1250 mm |
| Table height | 900 mm |

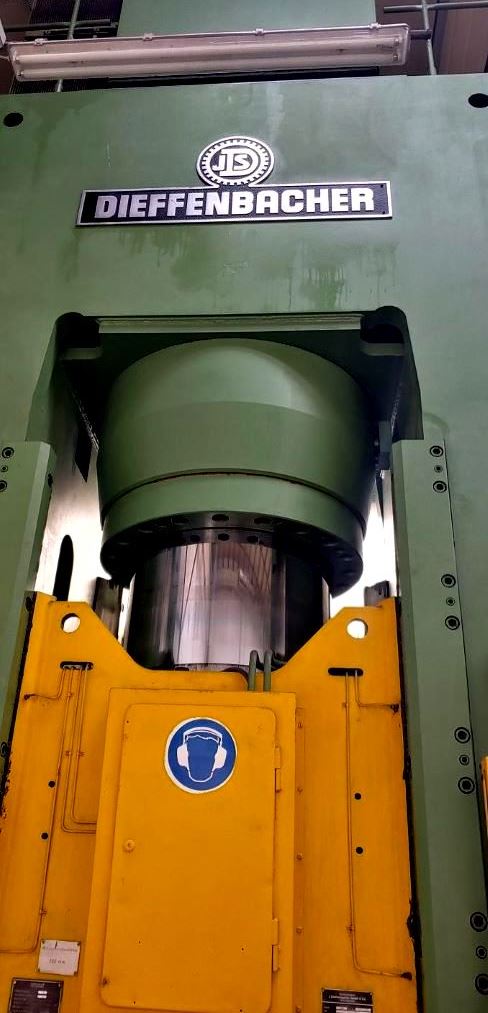

| Piston diameter | 770/800 mm |
| Maximum pressing speed (adjustable) | 28 mm/s |
| Maximum working speed (adjustable) | 8.5 mm/s |
| Maximum return speed (adjustable) | 300 mm/s |
| Descent speed (constant) | 300 mm/s |
| Top ejector force | 10 ton |
| Top ejector return force | 5 ton |
| Top ejector stroke | 100 mm |
| Top ejector descent speed | 100 mm/s |
| Top ejector lift speed | 100 mm/s |
| Bottom die cushion force | 50 ton |
| Bottom die cushion return force | 48.5 ton |
| Bottom die cushion stroke | 400 mm |
| Bottom die cushion descent speed | 150 mm/s |
| Bottom die cushion operating speed | 15 mm/s |
| Bottom die cushion lift speed | 76 mm/s |
| Control pressure | 30 bar |
| Operating pressure | 250 bar |
| Weight | 70 ton |
Prensa hidráulica Dieffenbacher - procesos y operaciones tecnológicas
| Ajuste a presión | El ajuste a presión es una operación de ensamblaje en la que una pieza se inserta en otra bajo la fuerza de una prensa. La unión se logra mediante ajuste por interferencia, donde las superficies de contacto se mantienen unidas por fricción. El proceso proporciona uniones fuertes y precisas sin el uso de calor ni elementos de fijación. Se utiliza en el ensamblaje de casquillos, rodamientos, pasadores y otros componentes que requieren un ajuste firme. |
|---|---|
| Estampación de chapa | La estampación de chapa es una clase de operaciones para conformar piezas de material en lámina mediante troqueles. La pieza se deforma en la herramienta sin un cambio significativo de espesor, adquiriendo la forma especificada. Este grupo incluye corte, punzonado, doblado, embutición y otros procesos realizados en prensas. La estampación de chapa es la base de la producción en masa de paneles de carrocería, carcasas y otras piezas de metal delgado. |
| Embutición | La embutición convierte una pieza plana en un producto hueco. La lámina se sujeta por los bordes mientras la herramienta presiona la parte central, forzando al metal a fluir hacia la cavidad del troquel y formar paredes. Así se obtienen copas, tapas, carcasas y otras piezas con un lado abierto. |
| Embutición profunda | Una pieza de chapa se embute en el troquel a una profundidad que supera significativamente su dimensión transversal. El proceso se realiza por etapas, con transiciones intermedias, para evitar desgarros y arrugas. En cada etapa, el metal se redistribuye gradualmente, aumentando la profundidad de la pieza manteniendo el espesor de la pared. De este modo se obtienen productos huecos de forma compleja: cilindros, casquillos y carcasas. |
| Doblado | El doblado confiere a una pieza de chapa un ángulo o curvatura. El metal se dobla en el troquel bajo la fuerza de la prensa: las capas exteriores se estiran, las interiores se comprimen y el centro conserva su longitud original. La operación permite obtener piezas con la geometría especificada sin modificar el espesor del material. |
