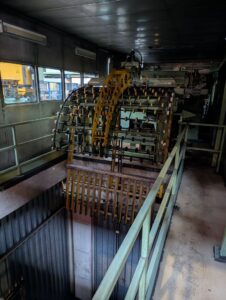

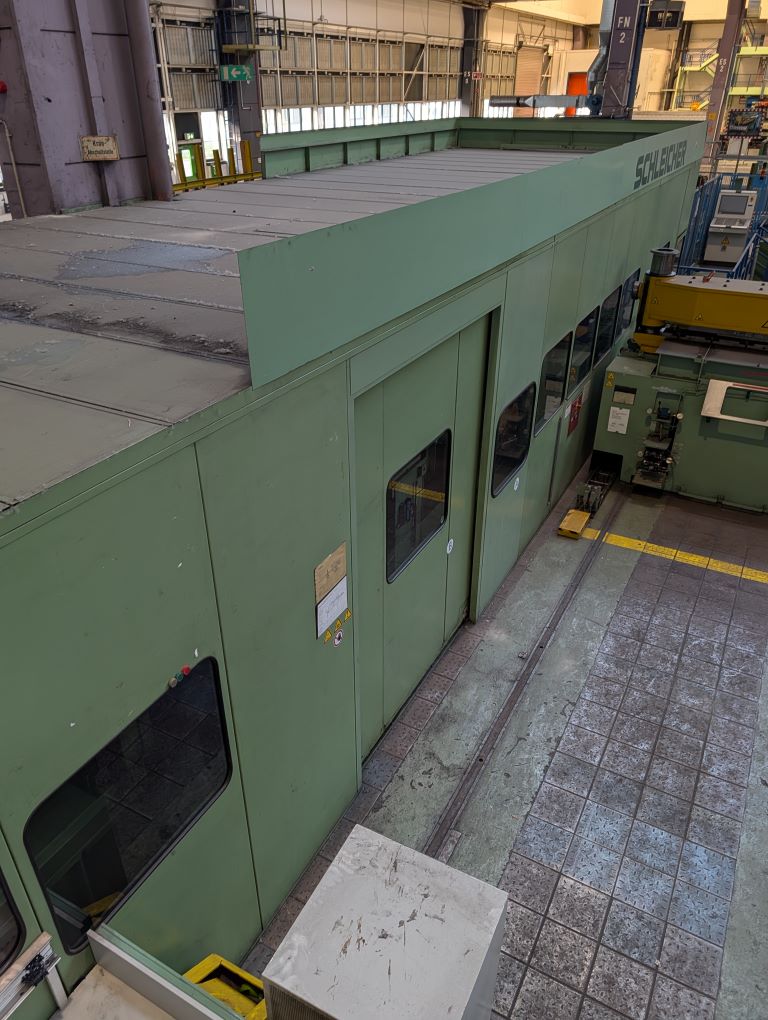

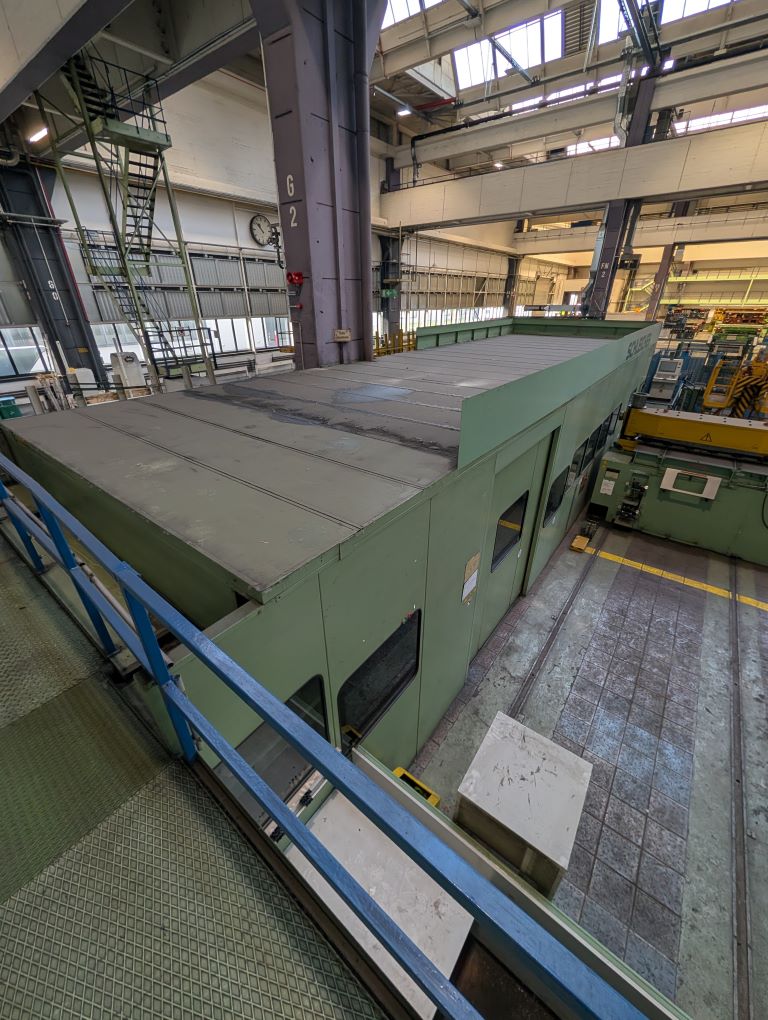

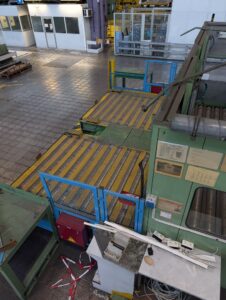

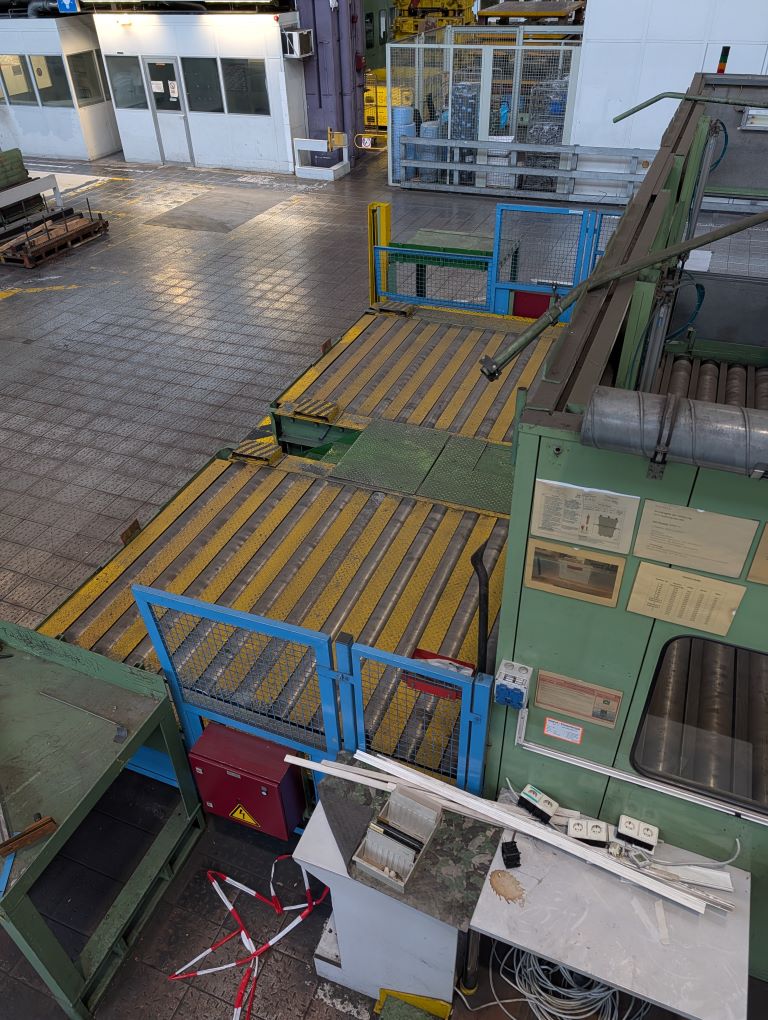

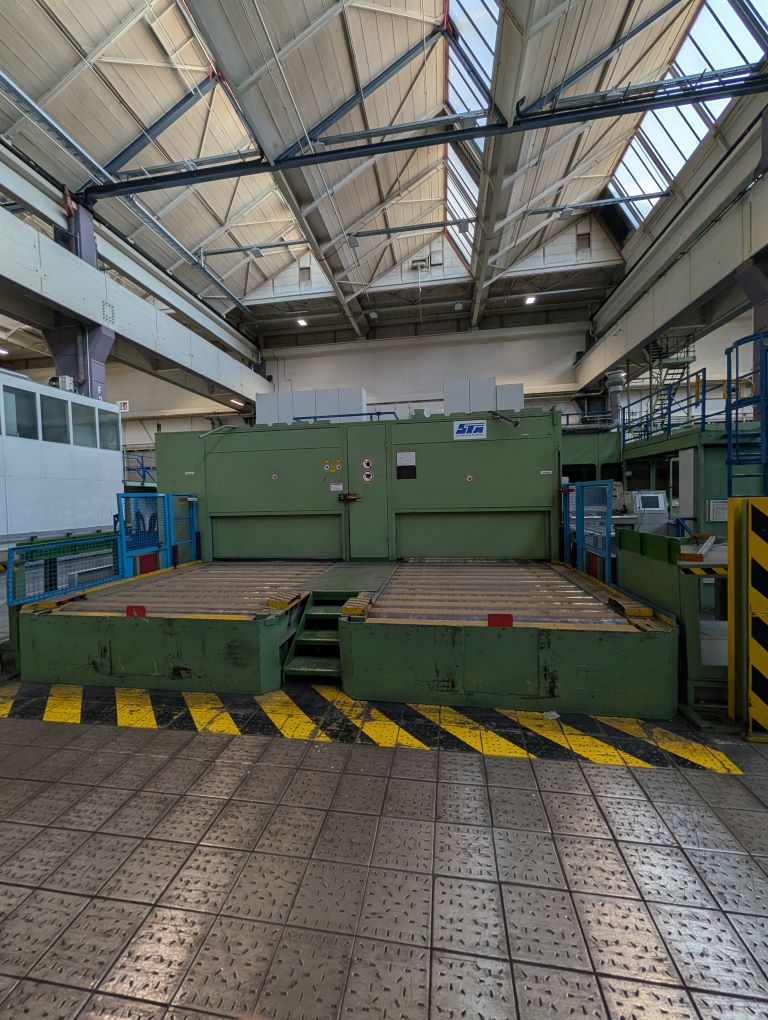

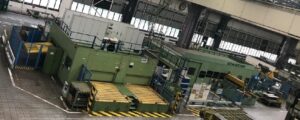

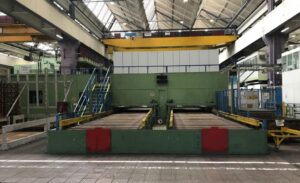

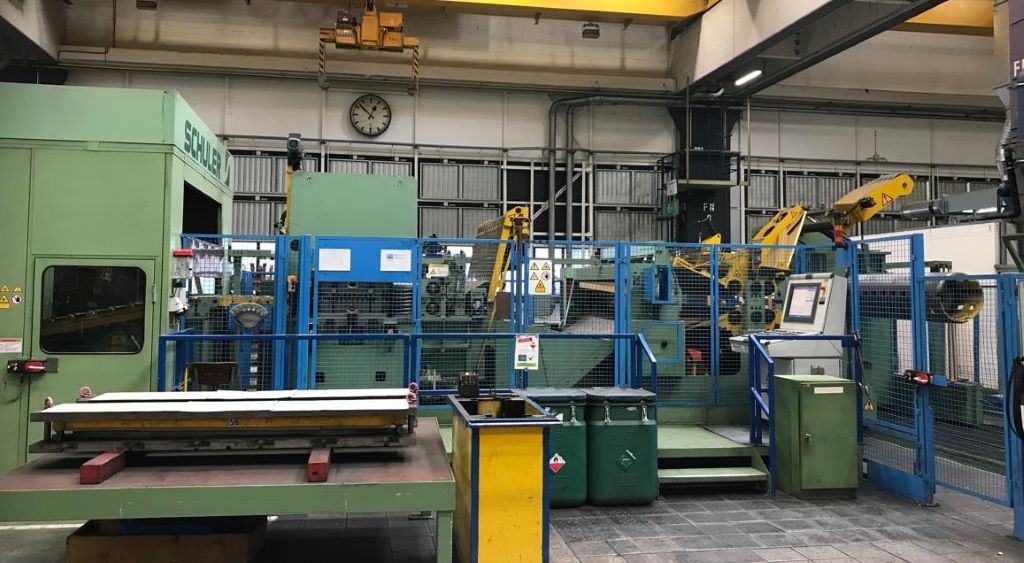

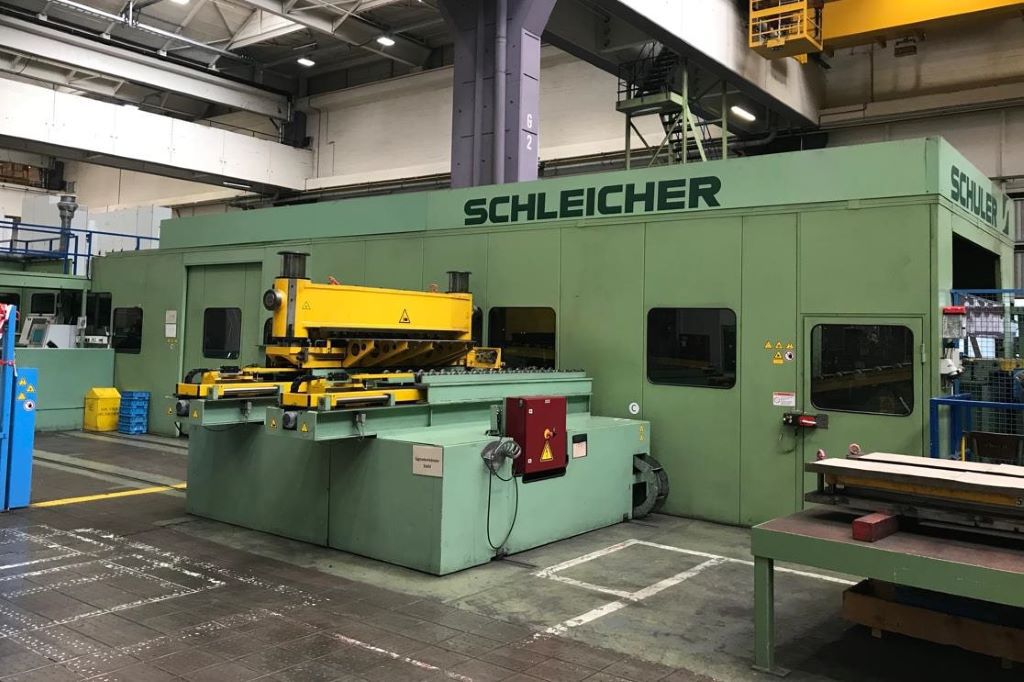

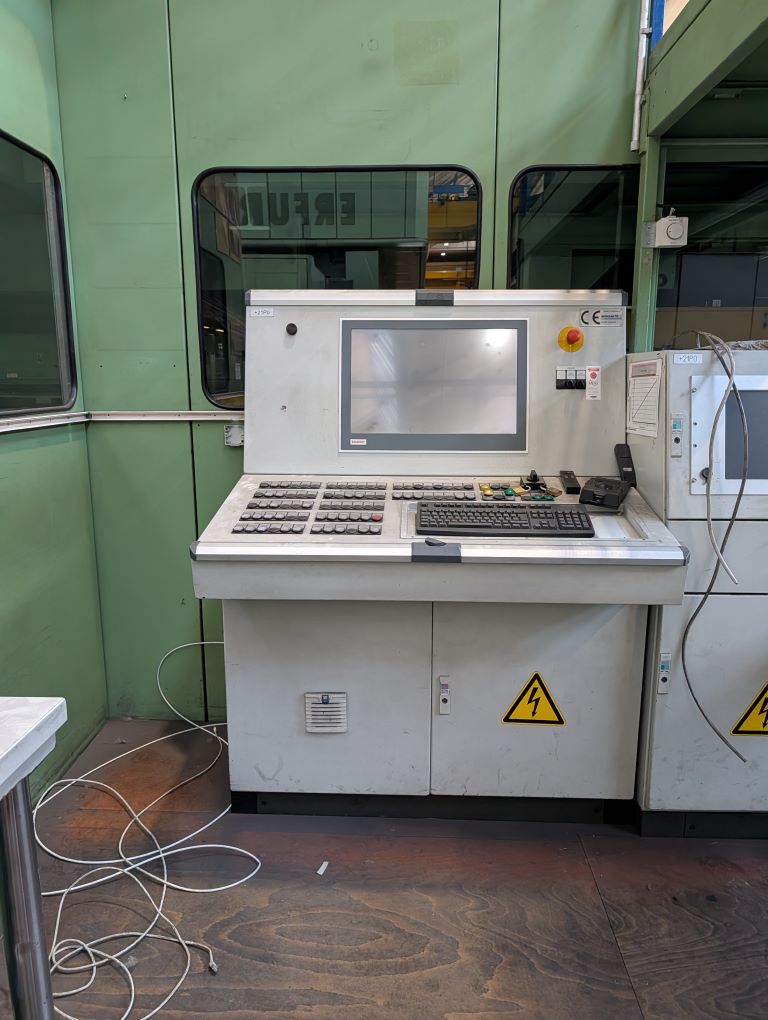

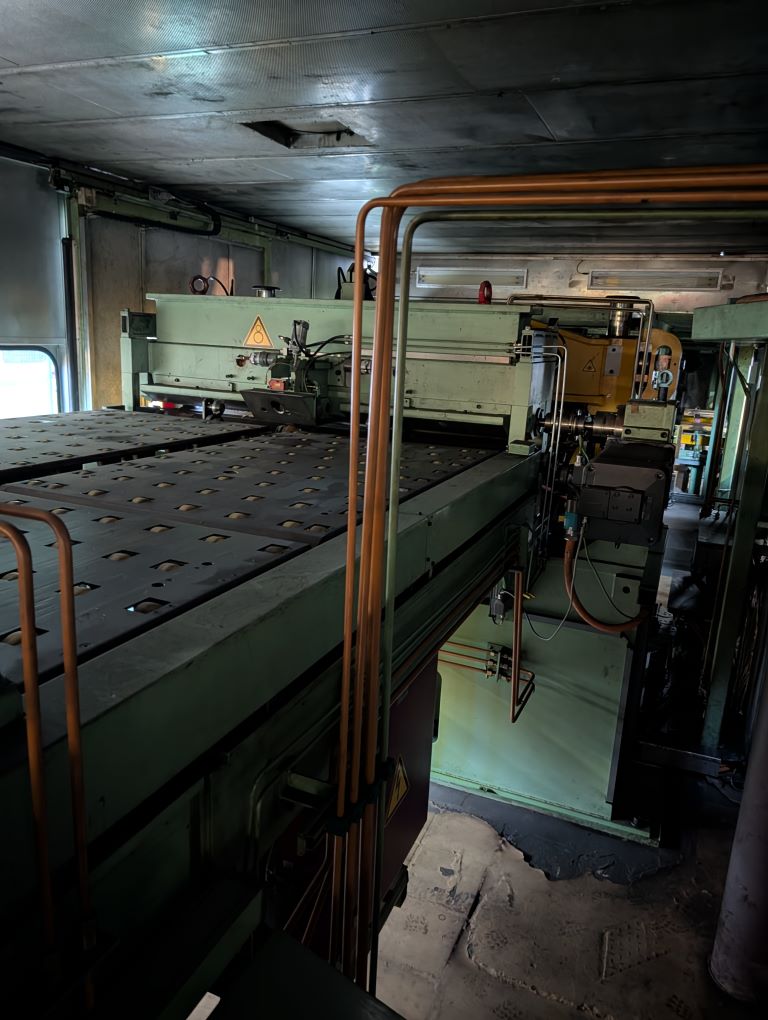

Blanking Coil Line Schleicher CTL 4.090
Schleicher CTL 4.090 blanking coil line - descripción
Especificaciones técnicas Schleicher CTL 4.090 (ID:76357)
| Type | Blanking coil line |
|---|---|
| Manufacturer | Schleicher |
| Model | CTL 4.090 |
| Tensile strength | 1000 N/mm² |
| Yield strength | 800 N/mm² |
| Strip width min. | 500 — 2000 mm |
| Thickness of strip min — max. | 0.6 — 2.0 mm |
| Maximal coil weight | 35.000 kg |
| Coil outer diameter min. | 800 mm |
| Coil outer diameter max. | 1900 mm |
| Maximum strip cross-section for steel | 2000 x 2.0 mm² |
| Max. sheet crowning in direction of flow | ±10/1000 mm |
| Swivel cutting angle range max. | ±15° |
| Swivel angle infinitely adjustable. | ±15° |
| Band width for straight cut | 500 — 2000 mm |
| Band width for bevel cut 15° | 500 — 2000 mm |
| Band width for bevel cut 30° | 500 — 1800 mm |
| Blade length approx. | 2150 mm |
| Cutting length, not stacked | 90-250 mm |
| Cutting length, stacked | 250-2000 mm |
| Cutting shape | Rectangle, Parallelogram, Trapezoid |
| Discharge to container after the shear | min. 90 mm |
| Maximum length | 2000 mm |
| Setting accuracy | 0.1 mm |
| Adjustable feed length | 0.1-9999.9 mm |
| Desired feed length | 90-2000 mm |
| Feed accuracy | ±0.2 mm |
Blanking Coil Line Schleicher - procesos y operaciones tecnológicas
| Corte de piezas brutas | El corte en la etapa de preparación de la pieza resuelve la tarea de separar un trozo de metal de toda la lámina o banda a lo largo de un contorno cerrado. Aquí no importa tanto la calidad del borde como la velocidad y el ahorro de material: la pieza se someterá a un procesamiento posterior de todos modos. |
|---|---|

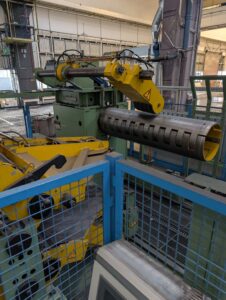

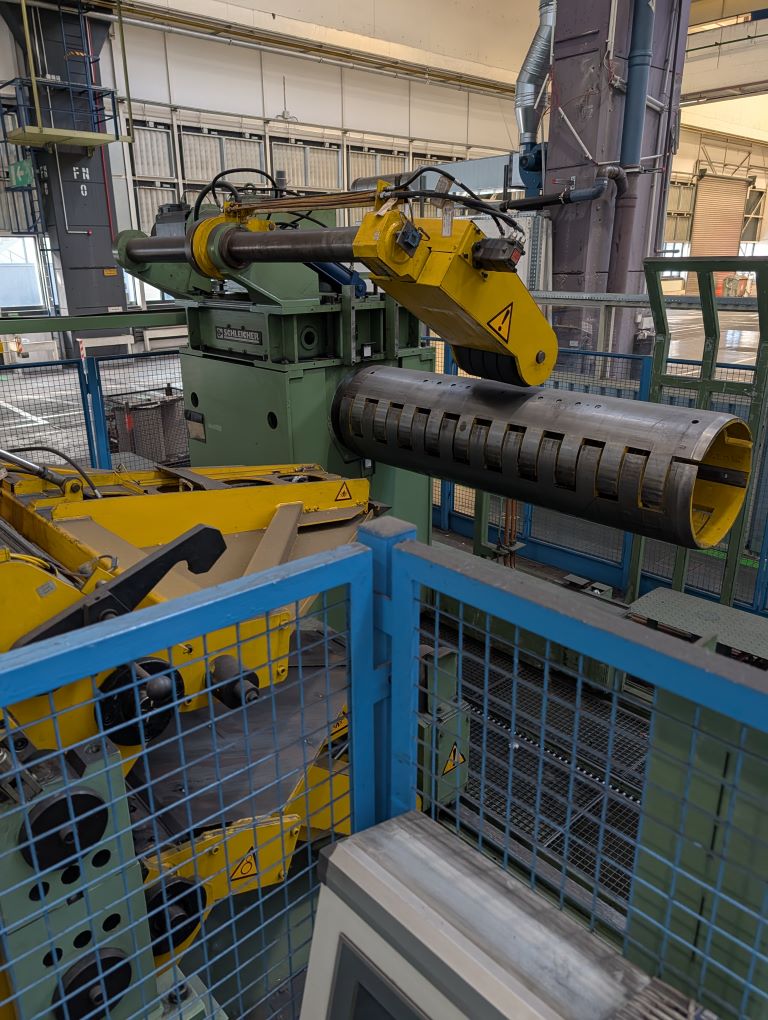

| Desbobinado | El desenrollado libera la banda de metal del rollo y la alimenta a la línea de procesamiento con una velocidad y tensión determinadas. La operación garantiza la continuidad del ciclo de producción y la posición correcta de la banda antes de la estampación. Del suministro estable dependen el ritmo de toda la producción y la calidad de las operaciones posteriores. |
| Cizallado | El metal se corta en línea recta por la acción de cizalla de los filos de corte. El proceso es rápido, no requiere calentamiento ni utillaje complejo. Se utiliza para el corte de láminas y bandas antes de la estampación posterior. |
| Enderezado | La lámina o banda rara vez queda perfectamente plana tras la laminación y el transporte. El enderezado elimina curvaturas, ondulaciones y tensiones internas haciendo pasar el metal por un sistema de rodillos escalonados. Tras este tratamiento, la pieza obtiene una geometría plana, algo crítico para la estampación de precisión. |
